Главная    Канализационные насосные станции

Канализационные насосные станции

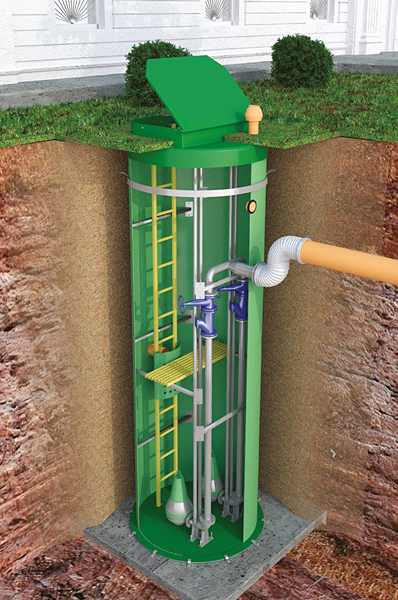

Канализационные насосные станции (КНС) предназначены для перекачки хозяйственно-бытовых, промышленных, ливневых сточных вод.
Корпус станции выполнен из стеклопластика, выполненный методом машинной намотки, со смонтированной системой трубопроводов, запорной арматурой и различными элементами обслуживания. Насосная станция может комплектоваться как погружными так и самовсасывающими насосами ведущих мировых производителей.

Для управления насосами монтируется щит управления вблизи кнс (наружное исполнение) или в ближайшем здании (внутреннее исполнение).

КНС бывают различных видов:

  • классическая,
  • повышения давления,
  • с выносной запорной арматурой,
  • в горизонтальном корпусе,
  • с сухой камерой,
  • многокорпусная,
  • с самовсасывающими насосами.

Возможно подземное исполнение КНС, под проезжей частью, подземного исполнения и павильоном обслуживания.

Опросный лист для подбора канализационной насосной станции отправлять на электронную почту mail@vseslav.ru или факс (495) 785-43-13

Скачать опросный лист для подбора кнс.

Схемы КНС

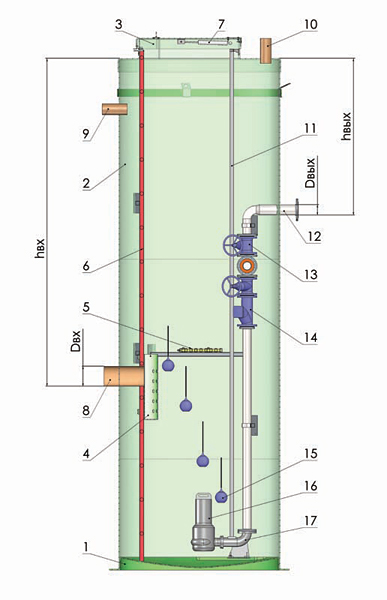

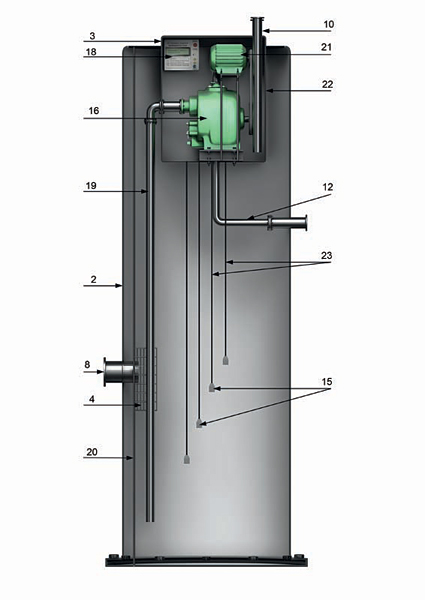

  а) с погружными насосами б) с самовсасывающими насосами



1. Дно сферическое 2. Корпус из стеклопластика 3. Крышка КНС 4. Корзина для сбора мусора 5. Технологический настил 6. Лестница 7. Амортизатор люка КНС 8. Подводящий трубопровод 9. Патрубок ввода кабеля 10. Вентиляция 11. Направляющие насосов 12. Напорный трубопровод 13. Клиновая задвижка 14. Обратный клапан 15. Поплавковые выключатели 16. Насос* 17. Пьедестал насоса 18. Щит управления 19. Всасывающие трубопроводы 20. Направляющие корзины 21. Система приводов насосов 22. Корпус блока насосов 23. Изолированный кабель
Размеры D, Dвх., Dвых., hвх., hвых определяет Заказчик

Используется насосы: Wilo (Германия), Grundfos (Дания), KSB (Германия), Gorman-Rupp (США), ABS (Швеция), Zenit (Италия) или других производителей - по требованию Заказчика.

Размеры канализационной насосной станции

Диаметр корпуса, мм 1000 1200 1600 2000 2300 3000 3200 3500 3700
Высота, м 1-15 1-15 1-15 1-15 1-15 1-15 1-15 1-15 1-15
Производительность, м3/час 1-5000 1-5000 1-5000 1-5000 1-5000 1-5000 1-5000 1-5000 1-5000
Напор, м 1-100 1-100 1-100 1-100 1-100 1-100 1-100 1-100 1-100

Дополнительные элементы

Каждая насосная станция может комплектоваться дополнительными элеменами:

  • Расходомер. Прибор для измерения расхода жидкости.
  • Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС.
  • Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования.
  • Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана.
  • При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные.
  • КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика.
  • Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила.
  • Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами: магнофлекс, греющий кабель, полиуретановое покрытие.
  • Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар.
